Brave 70/55

VÝKONNÁ A TICHÁ ENERGIE

BRAVE è NED alla massima potenza, per avere energia ovunque senza rinunciare al confort acustico.

Série BRAVE od NED je sen, který se stává realitou: k dispozici jsou vysoce výkonné generátory (od 400 do2 000kVA) s velmi nízkou emisí zvuku (pouhých 55 dB na 7 metrů).

Díky svým tichým charakteristikám mohou tyto autentické elektrárny fungovat také v plném městském kontextu bez hlukové zátěže a mohou se tak stát skutečnou autonomní elektrárnou pro akce, budovy, nemocnice, veřejné úřady, nákupní centra, půjčovny, vojenské a civilní ochranné činnosti. , atd.

Rozměry generátorů Brave vždy odpovídají normám ISO pro maximální snadnou manipulaci a přepravu.

Caratteristiche tecniche

  • Installazione: all’aperto in cofanatura insonorizzata per esterni
  • Materiale Struttura e Insonorizzazione: in acciaio zincato;
  • Processo produttivo, realizzato completamente internamente;
  • Verniciatura a polvere epossidica ad alta resistenza;
  • Assemblaggio della struttura con bulloni in acciaio zincato;
  • Assemblaggio dell’insonorizzazione con rivetti in acciaio zincato;
  • Emissioni Rumorose: massima 55±3dB(A) a 7 mt (livello di pressione sonora) su tutti i lati;
  • Sollevamento: predisposizione sollevamento forche;
  • Marmitta: di tipo residenziale all’interno dell’insonorizzazione;
  • Funzionamento: manuale o in emergenza con avviamento/arresto automatico;
  • Combustibile: gasolio per autotrazione;
  • Serbatoio: incorporato con capacità adatta ad un servizio continuo per 8 ore con il 75% di carico;
  • Quadro di comando e controllo: Posizionato all’interno dell’insonorizzazione, con accesso dall’esterno con interruttore di protezione di tipo automatico – differenziale a 4 poli, con relè elettronici in quadro elettrico posizionato in prossimità dell’alternatore;

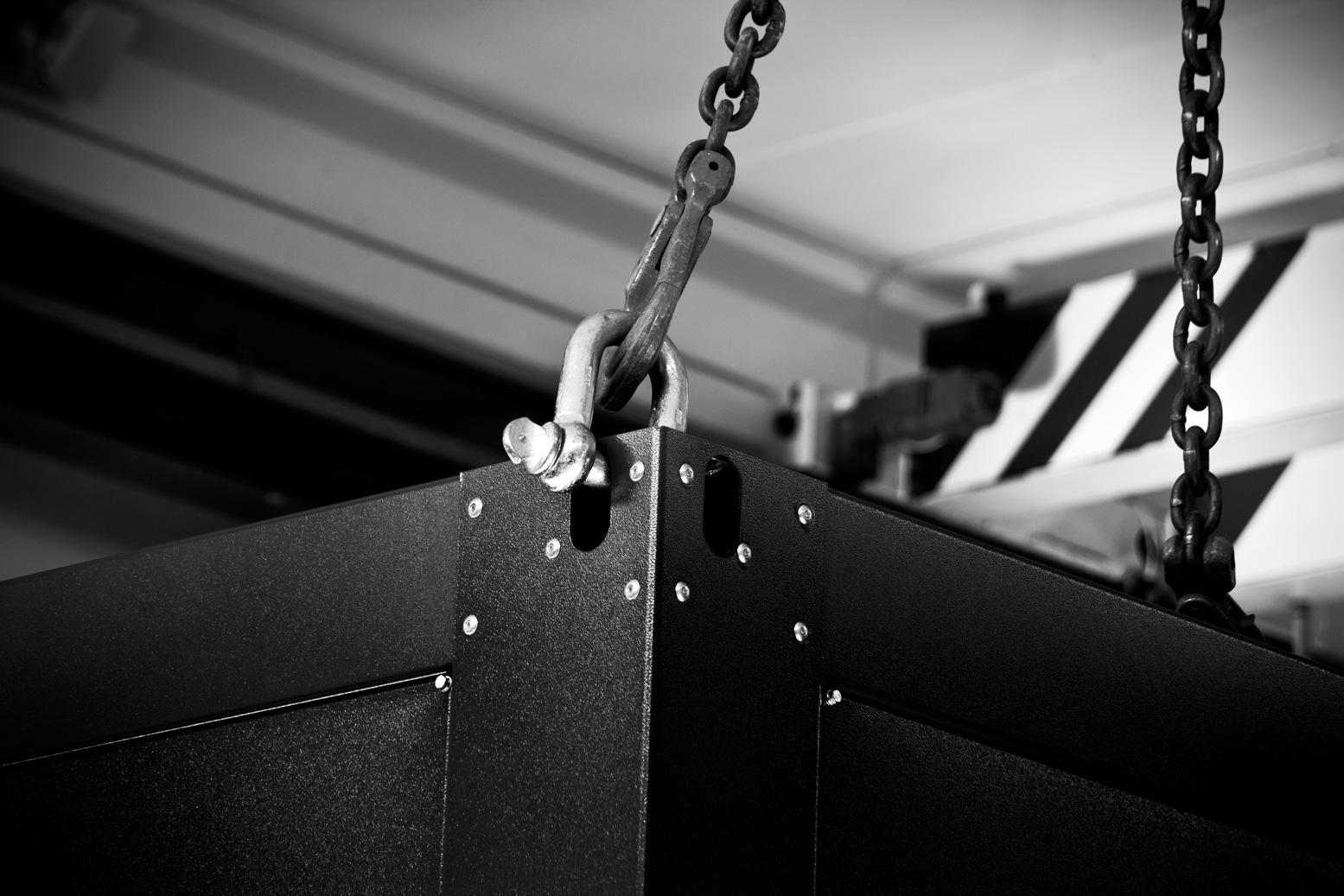

La cofanatura insonorizzata è costituita da un cabinato con struttura metallica completamente progettata e realizzata dalla nostra azienda. La struttura viene realizzata completamente in acciaio zincato a freddo, tagliata tramite laser e presso piegata, composta da una struttura autoportante con dimensioni standard ISO assemblata attraverso l’utilizzo di bulloni zincati o rivetti senza la presenza di saldature.
Alternatore e motore verranno posizionati all’interno mediante l’interposizione di supporti antivibranti. Sulla struttura vengono fissati i pannelli modulari autoportanti ad alto assorbimento acustico, realizzati con materiale fono assorbente e fono isolante di tipo inalterabile, ininfiammabile di classe 0 ovvero classe A1, A1FL, A1L di reazione al fuoco in fibra minerale da 150 mm di spessore. Il materiale di insonorizzazione sarà trattenuto da lamiere zincate preforate e ricoperto con strato pellicolare di fibra minerale a protezione delle polveri e dagli eventuali vapori d’olio e gasolio.
Le lamiere zincate esterne vengono inoltre verniciate con polvere epossidica ad alta resistività, garantite contro la corrosione da agenti atmosferici. L’insonorizzazione è provvista di sportelli apribili sui due lati per un agevole accesso ad ogni parte della macchina e uno sportello dedicato al quadro elettrico, muniti di guarnizioni di tenuta in gomma inalterabile. Le cerniere i sistemi di fissaggio sono in acciaio zincato e la chiusura viene assicurata da maniglie incassate in acciaio inox con fissaggio su due punti dotate di serratura a chiave.
L’insonorizzazione è facilmente trasportabile e posizionabile, con ottima tenuta agli agenti atmosferici. Marmitta residenziale ad alto abbattimento sonoro di nostra realizzazione inglobata nell’insonorizzazione. Assemblaggio con filtri per abbattimento del rumore residuo sino al raggiungimento dei 55±5dB(A) a 7 mt e completi di espulsori di orientamento in lamiera zincata per esterno; griglie sulle prese ed emissioni d’aria.

Motore diesel industriale di marca primaria (Perkins, Cummins, MTU o equivalente); idonea cilindrata e potenza, (da dimostrare con documentazione specifica del motore proposto), iniezione diretta.;
Completamento della fornitura con i seguenti accessori:

  • Avviamento elettrico con motorino ed alternatore carica batterie, con batterie adeguate per almeno 6 avviamenti a motore preriscaldato;
  • Raffreddamento ad acqua con radiatore a circuito chiuso;
  • Serie allarmi e stop motore;
  • Regolatore di giri di tipo manuale o elettronico originale;
  • Pompa estrazione olio dalla coppa;
  • Arresto motore con elettrovalvola di intercettazione combustibile;
  • Scaldiglia acqua di preriscaldo motore, con pompa di circolazione liquido a motore fermo (optional);
  • Pulsante arresto emergenza all’esterno della cofanatura, in autoritenuta e sblocco meccanico;
  • Protezioni bassa pressione olio e alta temperatura acqua.

Costituita da n. 1 silenziatore per gas di scarico residenziale [abbattimento 35/38 db(A)] posto all’interno della cofanatura con apposito sistema di chiusura anti-pioggia. Silenziatore di nostra concezione ad alto
abbattimento sonoro inglobato all’interno dell’insonorizzazione. Le tubazioni saranno protette con materiali coibenti di classe O ovvero classe A1, A1FL, A1L di reazione al fuoco. La marmitta viene collegata con flangia flessibile in acciaio.

Alternatore sincrono trifase di primaria marca (Marelli Motori, Mecc Alte, Stamford), autoventilato, auto eccitato con eccitatrice a diodi rotanti senza spazzole (brushless) e regolatore di tensione elettronico.

  • Classe isolamento: H;
  • Grado di protezione meccanica IP21;
  • Trattamento di tropicalizzazione degli avvolgimenti (optional);

Serbatoio combustibile incorporato nel basamento, della capacità giornaliera, in grado di permettere il funzionamento in servizio continuo per 8 ore con un assorbimento pari al 75% e galleggiante di spegnimento.
Bacino di contenimento liquidi, rispondente alle caratteristiche richieste dal D.M. 22/10/2007.

Quadro elettrico automatico installato all’interno della macchina predisposto completo di apparecchiature di gestione, controllo e comando del gruppo elettrogeno

  • Realizzato in carpenteria di lamiera di acciaio accuratamente lavorata. Grado protezione IP40. Tensione isolamento 500V, conforme alle normative vigenti.
  • Logica idonea ad effettuare tutte le operazioni necessarie al corretto funzionamento del sistema con la gestione il comando e controllo delle sequenze operative e verifica condizioni funzionali. Tramite pulsanti è possibile selezionare il tipo di funzionamento (Bloccato – Manuale -Automatico – Test), con comando dedicato a bloccare il funzionamento in una posizione a scelta.
  • La sorveglianza del gruppo e impianto dovrà avvenire tramite una vasta serie di protezioni e controlli con messaggi su display, segnalazioni ottiche e con segnale acustico integrato.
  • Possibilità di connessione tramite interfaccia RS485 e gestione tramite software di comunicazione con PC remoto(optional).

Il Quadro comprenderà i dispositivi ausiliari per il mantenimento delle condizioni ottimali del Gruppo Elettrogeno:

  • Carica Batteria automatico elettronico regolabile (optional);
  • Alimentazione monofase preriscaldo motore con fusibili di protezione (optional);
  • Gestione preriscaldo candelette (se previsto sul motore) (optional);
  • Prova automatica periodica programmabile come periodo e durata della prova stessa.

Caratteristiche indicative dei dispositivi di comando:

  • Dispositivo di Programmazione Funzionamento (possibilità di blocco a chiave) Bloccato Manuale – Automatico – Test
  • Dispositivo comando commutazione (attivo in funzionamento manuale) Chiusura Rete o Chiusura Gruppo
  • Dispositivo Avviamento motore
  • Dispositivo Arresto motore
  • Dispositivo Reset avaria / Tacitazione sirena
  • Dispositivo SET programmazione software
  • Dispositivo Programmazione e Visualizzazione display generatore
  • Dispositivo Programmazione e Visualizzazione display rete /impianto
